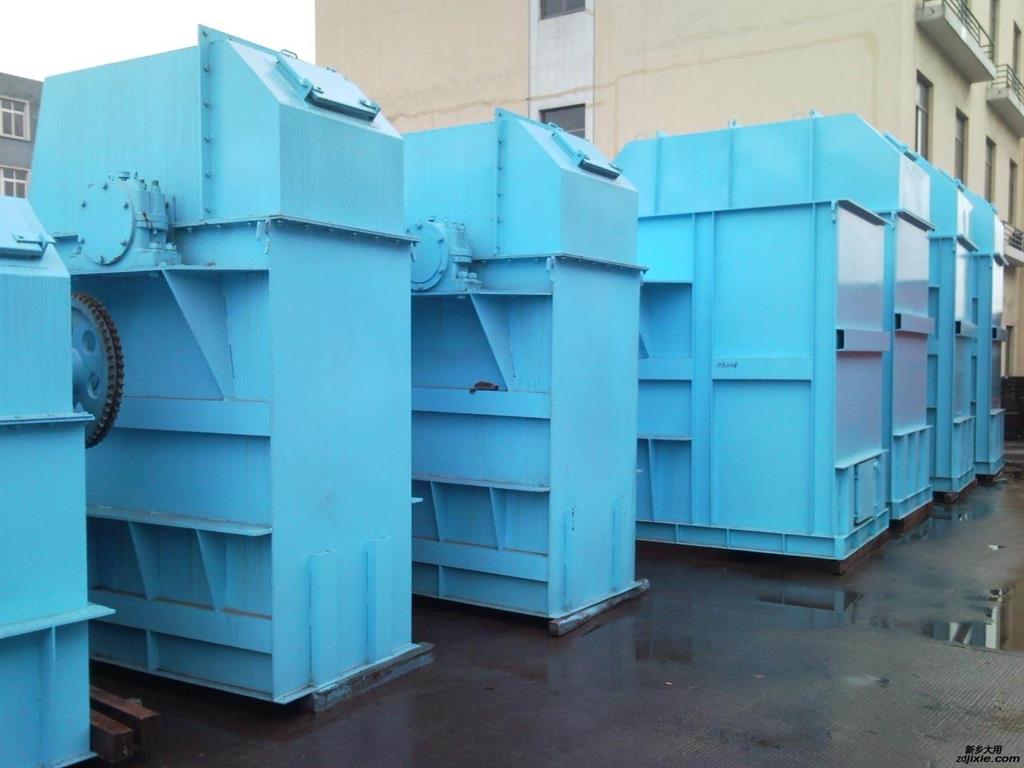

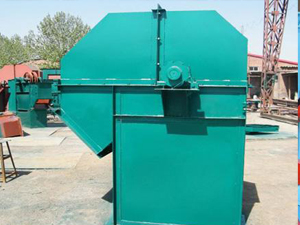

TD型斗式提升機基本結構:
TD型斗式提升機由運行部分(料斗與牽引膠帶),帶有傳動滾筒的上部區段,帶有拉緊滾筒的下部區段,中間機殼,驅動裝置,逆止制動裝置等組成,適用于向上輸送松散密度ρ<1.5t/m3粉狀、粒狀和小塊狀的無磨琢性和半磨琢性散狀物料,如煤、砂、焦末、水泥、碎礦石等。傳動裝置TD型斗提升機的傳動裝置有兩種形式分別配有YZ型減速器ZQ(或YY)型減速器。YZ型軸減速器直接裝在主軸軸頭上,省去了傳動平臺、聯軸器等,使結構緊湊、重量輕,而且其內部帶有異型輥逆止器,逆止可靠。該減速器噪音低,運轉平穩,并隨主軸浮動,可消除安裝應力。
斗式提升機
適用于垂直輸送粉狀、粒狀及小塊狀且磨琢性較小的散狀物料,如糧食、煤、水泥、碎礦石等,提升高度_40m。TD型
斗式提升機
備有四種料斗Q型(淺斗)、H型(弧底斗)、ZD型(中深斗)SD型(深斗)。
T
D型斗式提升機
主要特點:
淺料斗:輸送潮濕、易結塊、難拋出的物料。如濕沙、濕煤等?! ?/span>
深料斗:輸送干燥的、松散的、易拋出的物料。如水泥、煤塊、碎石等
1
.表中斗容為計算斗容,輸送量按填充系數0.6計算得出?! ?#160;
2.斗提機料斗用途為:
說明:
1.驅動功率小,采用流入式喂料、誘導式卸料、大容量的料斗密集型布置.在物料提升時幾乎無回料和挖料現象,因此無效功率少。
2.提升范圍廣,這類
提升機
對物料的種類、特性要求少,不但能提升一般粉狀、小顆粒狀物料,而且可提升磨琢性較大的物料.密封性好,環境污染少。
3.運行可靠性好,_的設計原理和加工方法,_了整機運行的可靠性,無故障時間_過2萬小時。提升高度高.
提升機
運行平穩,因此可達到較高的提升高度。
4.使用壽命長,
提升機
的喂料采取流入式,無需用斗挖料,材料之間很少發生擠壓和碰撞現象。本機在設計時_物料在喂料、卸料時少有撒落,減少了機械磨損。
